Realizzazioni

Realizzazione impianti riscaldamento termici idraulici fotovoltaici VMC riqualificazione energetica a Reggio Emilia
(
Reggio Emilia città, Montecchio, Fogliano,  Albinea,)
MONTECCHIO EMILIA

Impianto fotovoltaico da 17,28 KW realizzato in abitazione civile a Montecchio Emila (RE)
11005 Realizzazione Impianto fotovoltaico abitazione singola a Montecchio Emilia (RE)
Tipologia Intervento: Realizzazione di impianto fotovoltaico installato su tetto a falda. Impianto trifase con potenza nominale complessiva di 17,28 kW. Nr. 192 Pannelli installati con esposizone a Est e a Ovest e angolo di inclinazione di 17°
Tipologia Pannelli: Pannelli fotovoltaici in vetro da 90 W cadauno con tecnologia di assorbimento CIGS e ottima resa anche con orientamenti non ideali. MARCA: Q-CELLS,  MODELLO: SL1-90
Tipologia Inverter: Inverter con interfaccia integrata. Marca: MASTERVOLT,  Modello: SUN MASTER XS
Periodo entrata in esercizio: 29 Aprile 2011
Contributi: L’impianto rientra nel rilascio della tariffa incentivante prevista dal DM 6 agosto 2010 Conto Energia e usufruisce dello scambio sul posto.

Usati 3 Inverter 2 da 6500 Watt e 1 da 4300 WAtt
Falda vista frontale coi pannelli
Pannelli fotovoltaici in vetro su falda inclinata 17 gradi
Pannelli fotovoltaici montati su falda inclinata 17 gradi
Raccordo copertura in rame e pannelli fotovoltaici
Particolare dei pannelli fotovoltaici da 90 Watt
FOGLIANO DI REGGIO EMILIA

Impianto fotovoltaico da 19,98 KW realizzatosu copertura in Azienda agricola (Fogliano RE)
11007 Impianto fotovoltaico azienda agricola a Reggio Emilia – loc. Fogliano
Tipologia Intervento: Realizzazione di impianto fotovoltaico installato su copertura fabbricato adibito a stalla Impianto trifase con potenza nominale complessiva di 19,98 kW. Nr. 222 Pannelli installati con esposizione Sud/Ovest con angolo di inclinazione di 8°
Tipologia Pannelli: Pannelli fotovoltaici in silicio monocristallino da 90 W cadauno con tecnologia di assorbimento CIGS e ottima resa anche con orientamenti non ideali. MARCA: Q-CELLS    MODELLO: SL1-90
Tipologia Inverter: Inverter con interfaccia integrata  MARCA: MASTERVOLT MODELLO: SUNMASTER XS 6500
Periodo entrata in esercizio: 21 Aprile 2011
Contributi: L’impianto rientra nel rilascio della tariffa incentivante prevista dal DM 6 agosto 2010 e usufruisce dello scambio sul posto.

Azienda agricola stalla, installazione impianto fotovoltaico su tetto a Fogliano
Dettaglio del collegamento fra i pannelli e la copertura della stalla
Dettaglio inverter
Collegamento dei pannelli fotovoltaici alla copertura
Vista pannelli fotovoltaici posizionati sul tetto di stalla in azienda agricola
PAnoramica pannelli fotovoltaici


REGGIO EMILIA CITTA'

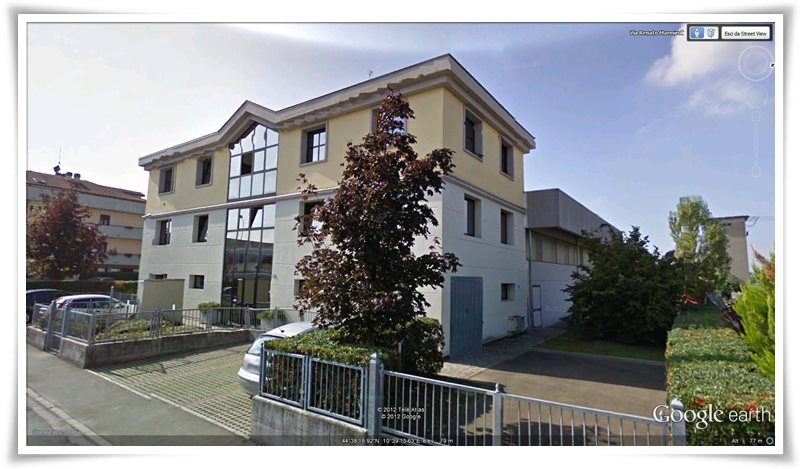

Impianto fotovoltaico su capannone di impresa edile a Reggio Emilia
12018 Impianto fotovoltaico su capannone Impresa Edile a Reggio Emilia
Tipologia Intervento: Realizzazione di impianto fotovoltaico installato su copertura capannone. Impianto trifase con potenza nominale complessiva di 10,0 kW. Nr. 40 Pannelli installati con esposizone Sud angolo di inclinazione di 6°
Tipologia Pannelli: Pannelli fotovoltaici in silicio monocristallino da 250 kW cadauno. MARCA: Q-CELLS  MODELLO: Q.PEAK 250W
Tipologia Inverter: Inverter con interfaccia integrata MARCA: REFUSOL GMBH MODELLO: REFUSOL 10K
Periodo entrata in esercizio: 20 Giugno 2012
Agevolazioni fiscali: L’impianto rientra nel rilascio della tariffa incentivante prevista dal DM 5 maggio 2011 e usufruisce dello scambio sul posto.

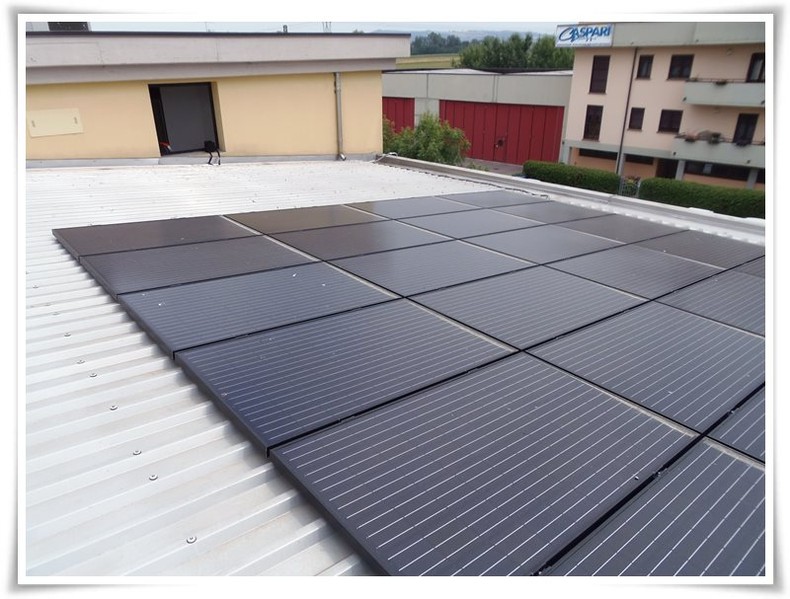

Dettaglio dei pannelli  in silicio monocristallino da 250 W
Dettaglio quadri di comando impianto fotovoltaico
Giunzioni barre copertura e pannelli
Dettaglio inverter REFUSOL GMBH
Vista laterale dei pannelli  Marca-Q-cells da 250 W


12008 Impianti termoidraulici fabbricato abitativo a Reggio Emilia
Tipologia Intervento: Realizzazione di impianto termico, impianto idrico sanitario e ventilazione meccanica.
Tipologia Impianti:
- Impianto abitazione singola con pompa di calore e riscaldamento a parete.
- Installazione di apparecchiature per trattamento acqua e impianto idrico sanitario realizzato con tubazioni in multistrato.
- Impianto di ventilazione meccanica con apparecchiatura principale installata nel sottotetto e con condotti flessibili alle bocchette nei vari piani.

Collettore degli impianti
Pannello riscaldamento a parete in fase di montaggio
Unità esterna del riscaldamento a pompa di calore
Sistema di ventilazione Meccanica Controllata installato sul sottotetto

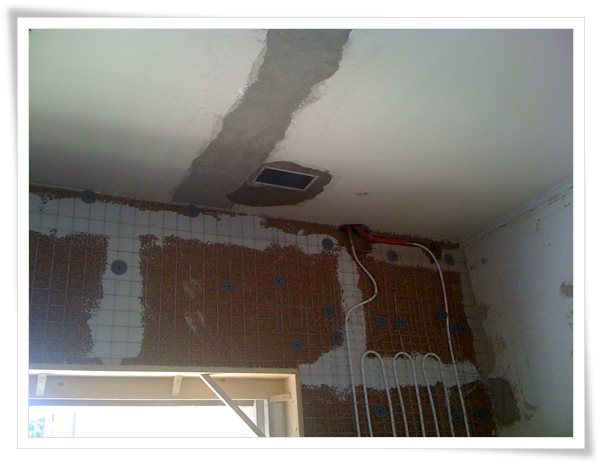

Bocchetta della ventilazione controllata

Ristrutturazione struttura ricettiva con 6 camere
12012 Ristrutturazione di struttura ricettiva B&B con 6 camere  impianti termici e idraulici a Reggio Emilia
Tipologia Intervento: Ristrutturazione con rifacimento  impiantistica termoidraulica. Progettazione e realizzazione di impianti termoidraulici per fabbricato destinato a B&
Tipologia Impianti: Impianto di risaldamento a parete, impianto idrico sanitario con collettori idrici e realizzazione nuovi servizi igienici, impianto di estrazione aria per servizi ciechi. Realizzazione locale tecnico con pompa di calore per riscaldamento, pompa di calore acqua calda sanitaria e accumulatore da 100 litri


Collettore impianto
Sostituzione sanitari nei bagni e rifacimento impianto
Pannello impianto elettrico, allarme e internet
Collettore primo piano
Collettore degli impianti
Locale tecnico
Impianti termoidrauli in condominio residenziale di 5 appartamenti
12056  Realizzazione impianti termici e idraulici in condominio di 5 appartamenti a Reggio Emilia
Tipologia Intervento: Realizzazione di impianto termoidraulico con ristrutturaione intero edificio
Tipologia Impianti:
- Impianto in condominio con  riscaldamento a parete.
- Installazione di apparecchiature per trattamento acqua e impianto idrico sanitario realizzato con tubazioni in multistrato.
- Caldaia a condensazione
Contributi: L’impianto rientra nelle agevolazioni fiscali.

Caldaia e condensatore addolcitore
Unità interna alla pompa di calore
Pannello di riscaldamento a parete  in locale di servizio
Pannello di riscaldamento a parete  in locale di servizio
Pannello di riscaldamento a parete  dietro la porta



ALBINEA
